5种经典的开关电源适配器！

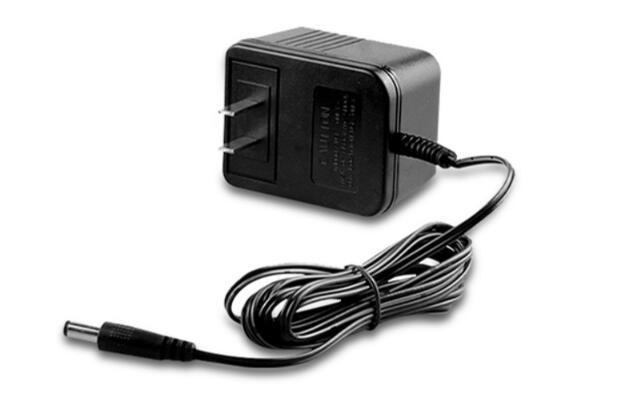

　　电源适配器是生活中常见的电器配件，但大部分人对于电源适配器的结构并不十分清楚。今天让我们来看看五种经典开关电源结构的优缺点。

　　1、单端正激式

　　单端：单向驱动脉冲变压器通过开关装置。

　　正向：脉冲变压器一次侧和二次侧之间的相位关系，以确保当开关打开时，脉冲变压器的主侧被驱动，变压器的侧有效负载被驱动。

　　最大的问题是在开关电路中的t截止状态交替地操作。当开关断开时，所述脉冲变压器处于“空”的状态，在这种状态下，在下一周期中累积的存储磁能，直到电感饱和，开关装置会燃烧。由复位电路d3和N3组成图磁通量提供了多余的磁能信道的释放。

　　2、单端反激式

　　与正反馈电路相反，脉冲变压器的原始/付费相位关系确保当开关接通且脉冲变压器的主侧被驱动时，变压器的支路不向负载供电，即原始/付费侧交错打开/关闭。脉冲变压器的磁能积累问题很容易解决，但由于变压器漏感的存在，一次侧会形成电压尖峰，开关器件会被击穿。需要建立一个由d3和n3组成的电路和一个电压钳位电路。从电路原理图上看，反激和正相位非常相似。变压器的表面名称相同，但电路的工作方式不同，d3和n3的作用也不同。

　　3、Push-Pull(中央泵变压器)

　　该电路结构具有对称结构、脉冲变压器主侧两个对称线圈、两个开关对称连接和旋转中断等特点。它的工作过程类似于线性放大电路中B类推挽功率放大器的工作过程。

　　它的主要优点是：高频变压器磁芯利用率(相对于单端电路)，高电源电压，输出功率，低基二，简单的驱动电路(与后述的半桥电路相比)。

　　主要缺点：低绕组变压器的开关需要承受相当高的电压(至少是电源电压的两倍)。

　　4、全桥式

　　该电路结构的特点是将四个相同的开关连接到桥结构上，驱动脉冲变压器的主侧。

　　在图中，T1，T4是由同一组信号驱动的一对，T2，T3是另一对，由另一组信号驱动，以及传导/关闭结束。两对开关轮循环/断开，在变压器原线圈中形成正负交变脉冲电流。

　　主要优点：与推挽式结构相比，初级绕组减少一半，压力开关被减半。

　　主要缺点：开关量大，参数一致性好，驱动电路复杂，难以实现同步。这种电路结构通常用于功率大于1kw的超高功率开关电源电路中。

　　5、半桥式

　　电路的结构与全桥相似，只是两个开关管(t3,t4)被两个等效的大电容c1,c2所取代。

　　主要优点：存在一定的反不平衡，满足电路对称性要求的能力不是关键，大功率的自适应范围从几十瓦到千瓦，较低的开关电压要求，电路的成本低于全桥电路。该DC转换器电路通常用于各种未调节的输出，例如电子荧光灯驱动电路。
